기판설계 및 분석
회로기판 설계(PCB Design)
Simulation을 통한 고주파 회로기판 설계 최적화 기술 및 조직력
- 수십 GHz에 이르는 초고속 신호 PCB설계 구현을 위하여 Simulation의 기반 기술과 Data Base
- 풍부한 경험의 PCB Engineer(경력 20년, 15년 이상) 4명으로 구축된 조직력
- PCI Express Gen III (8Gbps) 검증 완료
- Hi-Fix Board, Probe Card 등 설계 경험 풍부
- 각종 Test Evaluation Standard 제작 및 납품
- SI, PI, System Analyze Data 제공
- Etc. (Test Debugging, Tool Solutions)
회로개발 및 설계(Circuit Development)
Tester장비 회로개발 기술력 기반 회로설계 기술
- LSI Tester 국산화 회로개발 경력을 통한 다양한 Test Application Field Technical
- DUT Test Algorithm과 System Consulting
- LSI Test Applications 제공
- Memory Test Applications 제공
- DUT Channel Control H/W 개발
- Signal Generation H/W 개발
- Etc. (Test Evaluation Circuit 개발 등.)
분석 및 해석(Simulation Service)
모든 설계기술의 사전 검증 및 분석가능

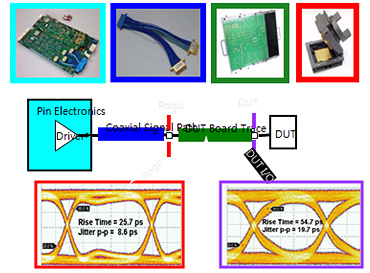

Signal Integrity(신호특성 최적화)
Power Integrity(전원특성 최적화)
System Analysis(시스템 종합 분석)
- Signal Integrity, Power Integrity, System Analysis 등 전분야 신호해석 및 분석을 통한 개선방안 제시
- 실물 측정기술 지원을 통해 Simulation 정합성 및 검증방안 제시, 문제 해결 제시
Eye-Diagram
Power Impedance
